詳情介紹

產品特點

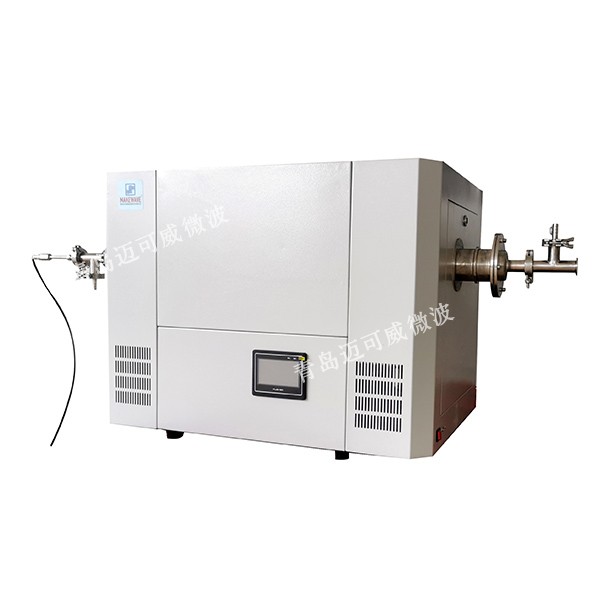

1、微波高溫管式爐材料高溫處置產品平臺
2、支持1600?C以內Φ100mm管式結構空間微波高溫加熱體系
3、常壓、氣氛、真空環境可選擇
4、智能化控制系統，溫度和功率閉環可控
5、實驗數據曲線顯示且可以導出數據

技術參數

（一）、微波系統
1.微波功率：額定功率4800W / 2450MHz，微波源水冷，無級非脈沖式連續微波功率輸出
2.微波高溫腔設計：
①304不銹鋼一體焊接而成，全氣密性設計，堅固可靠；
②采用內嵌充填式保溫結構，無需后續搭建，微波腔空間隔熱利用率高，適合較高溫度條件；
③采用專利號 ZL200920352601.3的保溫技術，自外而內采用多規格的低εγ損耗陶瓷纖維材料進行保溫，質量輕，熱傳導散失率約0.226W/m.k，較大程度的減少能量的散失。
3.微波高溫區規格：適合Φ100mm管式側周插入安裝模式
（二）、功能系統
1.管道高溫系統：
2.高溫管道：Φ100mm剛玉管，可根據工藝選配其他材質材料
3.坩堝系統：50ml舟型坩堝系統，多種材質可選擇，支持各類微波特性的材料高溫處理
4.溫度控制：
①溫度范圍：高溫工作溫度范圍：700～1500℃，溫度可達1600?C；
②采用紅外測溫方式，直接測試物料溫度
5.氣氛條件：
①全封閉真空高溫系統，真空度：0～-0.099MPa（青島地區海拔數據）
②進出氣可控，多路進氣混氣系統（根據工藝選配）
（三）、控制系統
1.采用PLC編程控制：良好的人機互動，一體化控制終端，溫度和功率均智能可控
2.觸摸屏對話窗口，操作簡單快捷，即時顯示時間、溫度、功率曲線，數據可讀取存儲
3.多套程序記憶功能，可對程序進行存儲、修改、調用、刪除等系統操作
（四）、安全系統
1.微波諧振腔全封閉機構，管道均采用金屬法蘭連接，保護操作人員
2.管式爐有設置多重保溫結構，從管芯、內保溫層、金屬內腔、外空氣保溫層，表面溫度較低，保護的操作人員。
3.各開口法蘭均采用采用導體壓緊式微波防漏結構，保證操作人員的健康安全，微波泄漏量：<5mW/cm² （優于國標）
4.設備設置進出氣管，可以選擇尾氣回收測試，也可以直接排放，配合通風櫥使用，能夠快速排除爐腔內高溫尾氣，保護操作人員。
（五）、整機說明
1.設備供電：380Vac / 50Hz，整機能耗：5500W
2.外觀尺寸：臺式放置，主體尺寸約：1500×1050×800mm（寬×高×深）
3.氣氛系統：真空和氣氛條件可選：
4.真空工藝匹配：機械真空泵；
5.氣氛工藝：預留氣路標準接口
6.水冷系統：水冷循環泵，支持微波源水冷
7.設備重量：120kg
